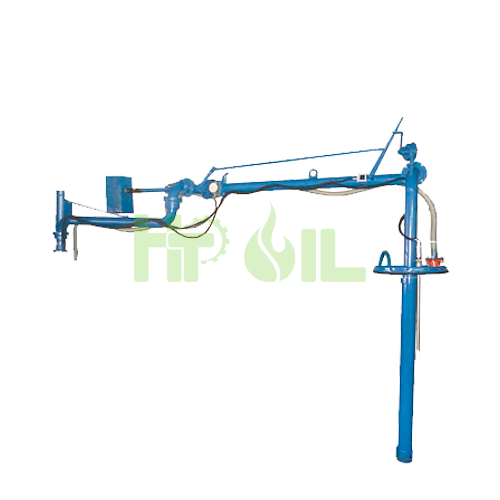

Устройства для верхнего налива в цистерны типа УНЖ-100АС

Устройства типа УНЖ выпускаются в двух конструктивных исполнениях: стояки, консоли. Стояк предназначен для крепления на фундамент основания эстакады. Консоль предназначена для крепления на конструкции эстакады.

Для уравновешивания частей конструкции устройства УНЖ выбрана система противовесов. Она обеспечивает:

• удобство и надежность управления стояком в процессе эксплуатации;
• лёгкость настройки, регулировки и обслуживания устройства;
• сохранение заданных характеристик устройства на протяжении всего срока эксплуатации.

Конструкция всех устройств позволяет получить при сборке на эстакаде «правое» или «левое» исполнение изделия без механической доработки.

Виды УНЖ по уровню герметичности процесса налива:

• с герметизированным выводом паровоздушной смеси через огнепреградитель;
• негерметизированный (открытый налив).

Виды УНЖ по автоматизации процесса налива:

• автоматизированный налив (автоматическое прекращение налива при достижении продуктом заданного уровня):
  • электрическое управление;
  • пневматическое управление.
• ручной налив (ручное управление процессом налива).

Устройства с электрическим управлением в зависимости от назначения и запроса заказчика комплектуются различными датчиками:

• сигнализатор уровня СУ-802;
• датчик ДВ-2;
• другими отечественными или импортными датчиками (по запросу заказчика).

Устройства с пневматическим управлением комплектуются пневматическим датчиком в комплекте с клапаном ДКП-80. Устройства с данной комплектацией работают без применения электричества.

Устройства в зависимости от потребности комплектуются различными типами клапанов:

• с электроуправлением;
• с пневмоуправлением;
• с ручным управлением.

Так же, на всех устройствах для удобства управления процессом налива применены ручные дисковые затворы. При закрытии затвора автоматически открывается пневмоклапан для слива остатков продукта из трубопровода после завершения налива.

Для налива вязких жидкостей устройства комплектуются электронагревателем с теплоизоляционной рубашкой.

Наливные наконечники устройств изготовляются соответственно функциям и комплектации устройств, при этом имеют одинаковые присоединительные размеры. Это увеличивает функциональные возможности изделий и обеспечивает их взаимозаменяемость. По запросу заказчика алюминиевые детали наконечника, контактирующие с продуктом, могут быть заменены на детали из нержавеющих сталей.

Устройства типа УНЖ являются модульной конструкцией. Элементы устройств максимально унифицированы. Шарниры выполнены таким образом, что обеспечивают возможность подрегулировки уплотнения или его замену без разборки самого шарнира. Эти факторы улучшают обслуживание изделия в процессе эксплуатации.

Устройства типа УНЖ предназначены для налива продукта с температурой от - 40°C до + 60°C, так же по согласованному запросу до + 90°C и выше.

Диапазон вязкости от 0,55 до 20 мм²/с (до 40...60 мм²/с и выше по согласованному запросу) во взрывоопасной зоне класса 1 по ГОСТ 30852.9-2002.

По устойчивости к воздействию климатических факторов внешней среды устройства соответствуют исполнениям У и УХЛ, категории размещения 1 по ГОСТ 15150-69.

Маркировка взрывозащиты IIGb c T3X.
