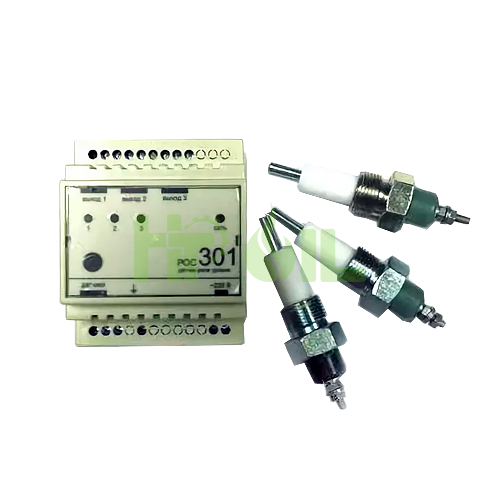

Кондуктометрический датчик-реле РОС-301-DIN

Функциональные возможности

• широкий диапазон применения
• высокая чувствительность и помехоустойчивость  за счет применения современной схемотехники и компонентов
• работа с различными по электропроводности жидкостями:  кислотами, щелочами, растворами солей, водой водопроводной,  технической, очищенной и др.
• простота в эксплуатации и надежность
• установка и настройка осуществляется без демонтажа прибора
• исполнение на din-рейку
• диапазон сигнализации уровня до 15 метров  при использовании гибкого чувствительного элемента
• три варианта питания:   220 В переменного, или 24/12 В постоянного тока
• задержка срабатывания датчиков  обеспечивается в диапазоне от 0,1 до 3,0 секунд

Меры безопасности

При эксплуатации и техническом обслуживании необходимо соблюдать требования ГОСТ 12.3.019-80, «Правил эксплуатации электроустановок потребителей», «Правил охраны труда при эксплуатации электроустановок потребителей». К работам с прибором должны допускаться лица, изучившие настоящий паспорт и руководство по эксплуатации.

ВНИМАНИЕ! Любые подключения к передающему преобразователю (ПРП) и работы по его техническому обслуживанию проводить только при отключенном питании!

Подготовка к работе и монтаж

При вертикальном монтаже датчиков (на крышке резервуара) расстояние между отверстиями для крепления датчиков должно быть не менее 60 мм. Длины электродов должны соответствовать контролируемым уровням. При установке датчиков с электродами длиной свыше 0,6 м на резервуарах с сильным волнением жидкости, необходимо зафиксировать электрод через изолятор, либо предусмотреть защиту электрода изоляционным демпфирующим устройством (перфорированная труба, решетка и т.д.).

При горизонтальном монтаже датчиков (на боковой стенке резервуара) центры отверстия на резервуаре должны быть выше контролируемых уровней на величину радиусов электродов датчиков. Горизонтальная установка датчиков возможна только при контроле жидкостей, не образующих проводящих отложений на изоляторе датчика. Для обеспечения стекания жидкости с электрода датчика конец электрода рекомендуется ориентировать вниз на 10-20°. Резервуар с контролируемой средой должен быть заземлен и соединен с контактом «ЗЕМЛЯ» передающего преобразователя (ПРП).

При установке датчиков на резервуарах из непроводящего материала необходимо предусмотреть наличие внутри резервуара дополнительного электрода (например, металлической полосы), который должен быть заземлен и соединен с контактом «ЗЕМЛЯ» передающего преобразователя. Дополнительный электрод устанавливается так, чтобы рабочая часть находилась в постоянном контакте с жидкостью во всем диапазоне – от нижнего контрольного уровня до верхнего включительно. Все датчики на резервуаре располагать так, чтобы исключить «закорачивание» их между собой и с дополнительным электродом или стенкой металлического резервуара.

Соединение передающего преобразователя с датчиками осуществляется проводом любой длины (до 1000 м) с сопротивлением каждого провода не более 20 Ом. Сопротивление изоляции линии связи при отсоединенном передающем преобразователе должно быть не менее 1 МОм. Монтаж производить в соответствии с "Правилами устройства электроустановок (ПУЭ)" и схемой подключения любым проводом или кабелем с максимальным сечением жилы 1,5 мм2.

При установке передающего преобразователя (ПРП) в шкафу, корпус шкафа необходимо заземлить.
Подать напряжение питания (горит светодиод «СЕТЬ) и проверить работу прибора, для чего последовательно замкнуть электроды датчиков на контакт «ЗЕМЛЯ» при этом должны сработать реле и загореться соответствующие светодиоды. Светодиоды «УРОВЕНЬ» (красное свечение) сигнализируют о соприкосновении с жидкостью датчика соответствующего уровня (маркировка 1,2,3,4 на лицевой панели прибора)

По окончании работ произвести постепенное заполнение и опорожнение резервуара, контролируя включение (выключение) соответствующих каналов (уровней).

Техническое обслуживание

Выполнение работ по техническому обслуживанию производить при отключенном питании передающего преобразователя.
Периодичность технического обслуживания устанавливается исходя из условий эксплуатации прибора, но не реже 1 раза в полгода.
При проведении ТО необходимо проверить состояние датчиков (при необходимости произвести очистку электродов), надежность соединительных линий с ПРП, очистить клеммные контакты передающего преобразователя и корпуса от пыли и грязи.

Маркировка и тара

На этикету наносится: наименование предприятия-изготовителя обозначение прибора и его модификации данные нормативно-технической документации (ТУ) характеристики питающего напряжения эксплуатационные характеристики (пылевлагозащита, климатические параметры) серийный номер изделия год изготовления.
Упаковка блока производится в соответствии с ГОСТ 23088-80 в потребительскую тару.

Транспортирование и хранение

Транспортирование прибора в упаковке допускается при: температуре окружающего воздуха от –25 до +75 оС и относительной влажности воздуха не более 95 % с соблюдением мер защиты от ударов и вибраций транспортирование допускается всеми видами закрытого транспорта. Хранение блока в упаковке осуществлять в закрытых отапливаемых помещениях.
