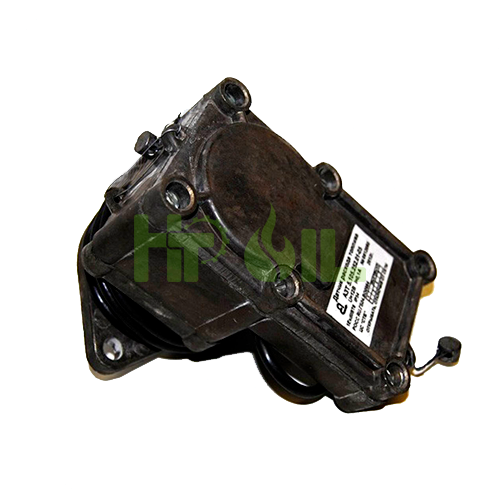

Датчик расхода топлива

Датчик расхода топлива с выносным счетчиком устанавливается на измерителе объема, от которого получает вращательное движение входной валик. Через червячную передачу и гибкий валик вращение от входного валика поступает на счетчик оборотов СП 116-400, установленный в выносном отсчетном устройстве, который регистрирует нарастающий итог количества выданного топлива. Сброс его показаний исключен.

На входном валу расположен обтюратор прорези которого пропускают инфракрасное излучение на фотоприемники. Сигналы с выходов фотоприемников усиливаются и поступают на выходы датчика расхода. Выходные сигналы представляют собой две последовательности импульсов сдвинутых друг относительно друга на 90 градусов, один период которых соответствует выдаче 10 мл топлива.
